Z CAD do rysunku. Z rysunku do CAD.

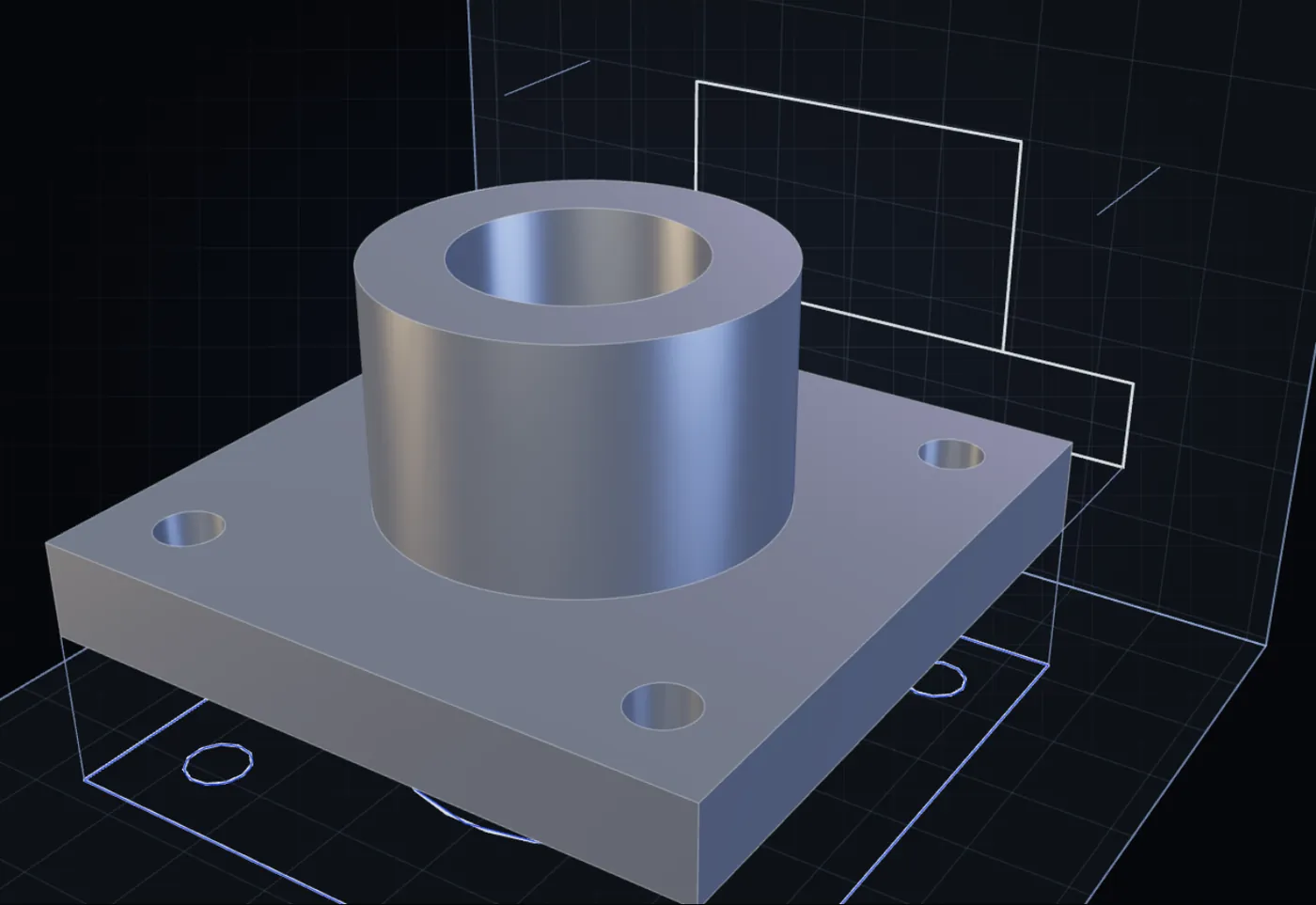

Wyeksportuj model z dowolnego systemu CAD jako plik STEP i prześlij go do CAD2Drawing. Program dobiera widoki i przekroje, automatycznie nanosi wymiary i oznaczenia otworów oraz rozmieszcza je na znormalizowanym arkuszu z tabliczką rysunkową; Ty sprawdzasz rysunek i pobierasz go jako PDF, DXF lub SVG.

CAD2Drawing wczytuje pliki STEP (.step lub .stp) do 30 MB, wyeksportowane z dowolnego systemu CAD. Plik z kilkoma bryłami można narysować w całości, po jednej bryle albo jako rysunek złożeniowy z rysunkiem każdej wykonywanej części.

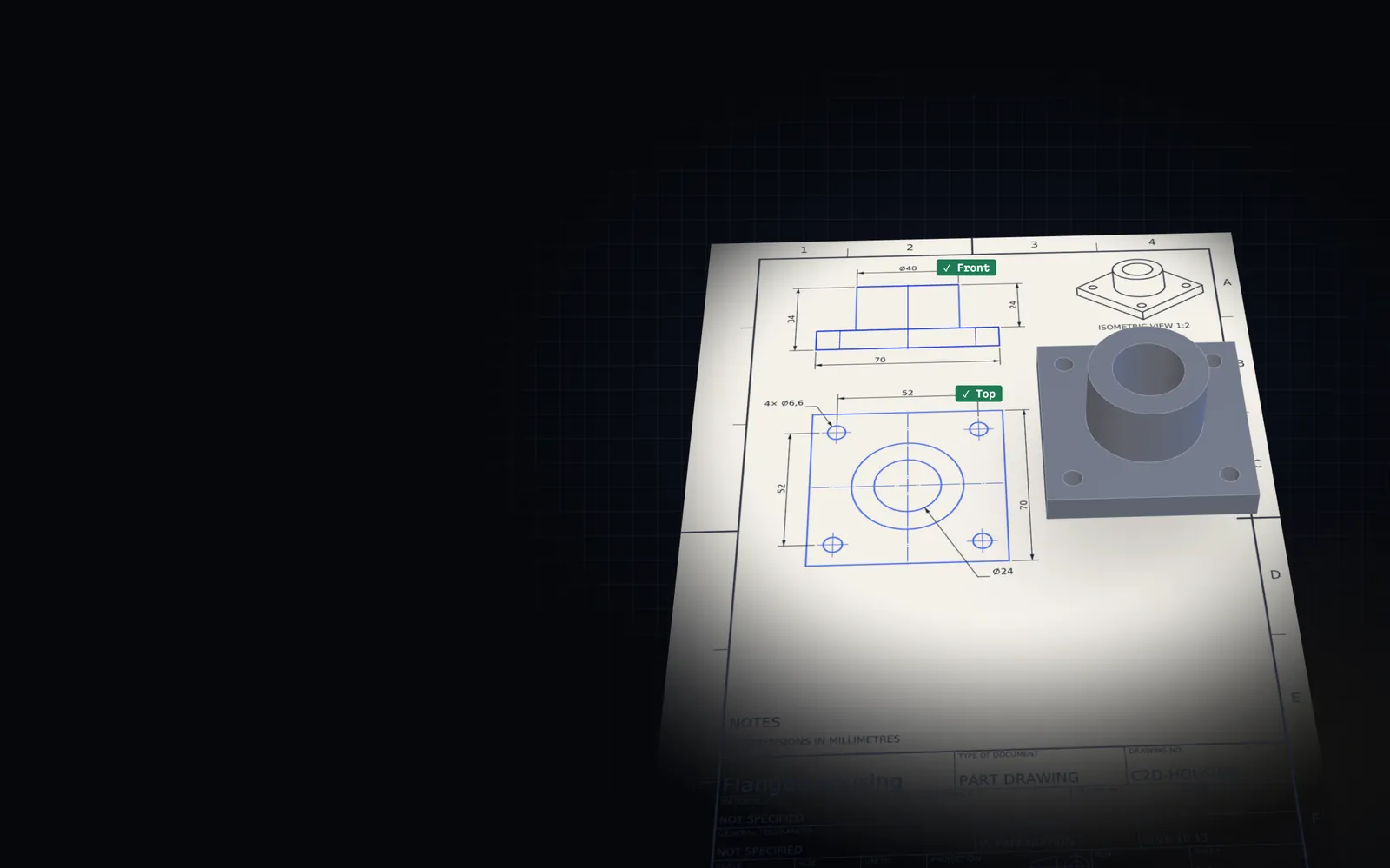

CAD2Drawing wykonuje modele 3D z rysunków technicznych przesłanych jako plik PDF, PNG, JPEG lub WEBP o rozmiarze do 20 MB i do czterech stron: eksport z systemu CAD albo skan papierowego rysunku. Widoki, przekroje i szczegóły są odczytywane w rzutowaniu europejskim lub amerykańskim, w milimetrach lub calach.

Tak. Każdy rysunek CAD2Drawing można pobrać jako DXF do edycji w AutoCAD, DraftSight, LibreCAD lub dowolnym innym programie CAD, jako SVG do edytorów grafiki wektorowej oraz jako PDF gotowy do druku i udostępnienia.

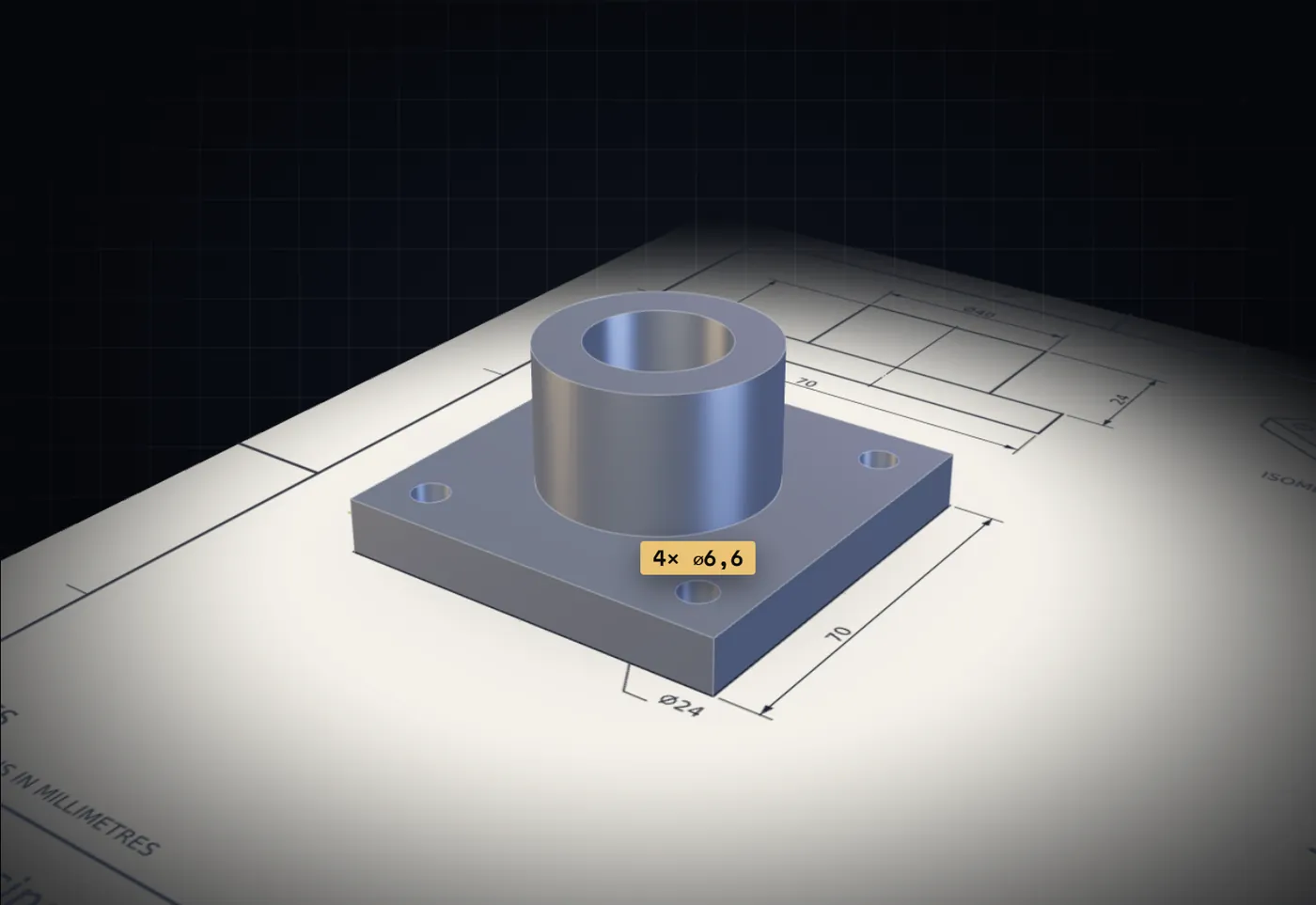

Tak. Model 3D z CAD2Drawing to dokładna bryła w pliku STEP, która otwiera się jako edytowalne ciało w dowolnym systemie CAD, a do tego plik STL do druku i podglądu.

CAD2Drawing rozpoznaje między innymi otwory, pogłębienia walcowe i stożkowe, otwory stopniowane, rowki, fazy, spłaszczenia i zamodelowane gwinty. Każdy wymiar na rysunku jest mierzony bezpośrednio na samym modelu STEP.

Modeler AI w CAD2Drawing odczytuje każdy widok, przekrój i szczegół, każdy wymiar, oznaczenie otworu i gwint oraz uwagi ogólne. Buduje część cecha po cesze i sprawdza bryłę widok po widoku z rysunkiem, zanim ją przekaże.

Rysunek CAD2Drawing jest wersją roboczą do sprawdzenia i uzupełnienia. Wymiary, które nie zmieściły się na arkuszu, pozostają na liście. Dodaj swoje tolerancje, materiał i wymagania dotyczące powierzchni, a następnie zatwierdź rysunek tak jak każdy inny. Rysunek jest wykonany według zasad ISO lub ASME, ale nie ma certyfikatu zgodności.

Model 3D z CAD2Drawing przyjmuje każdy wymiar podany na rysunku dokładnie tak, jak go zapisano, i przed przekazaniem jest porównywany z widokami rysunku, ale tworzy go AI i jest on wersją roboczą: porównaj go z rysunkiem, zanim go użyjesz. Tam, gdzie rysunek czegoś nie rozstrzyga, raport modelu podaje przyjętą interpretację.

Norma wybrana dla rysunku CAD2Drawing, ISO lub ASME, określa jego metodę rzutowania, sposób oznaczania i zasady arkusza; zmierzone wymiary pozostają takie same. Tolerancje i bazy pochodzą wyłącznie z PMI w pliku STEP albo od Ciebie.

Model 3D w CAD2Drawing kosztuje 1000 kredytów z tej samej puli co rysunki. Kredyty są pobierane dopiero po wykonaniu modelu: model, którego nie da się wykonać, nic nie kosztuje.

Przesłane pliki i rysunki w CAD2Drawing są prywatne, dostępne tylko na Twoim koncie i przechowywane przez 7 dni; możesz je wcześniej usunąć w obszarze roboczym. Nigdy nie są udostępniane ani wykorzystywane do trenowania czegokolwiek.
